ASD545R 数字型步进电机驱动器

更新时间：2018-01-03　点击数：1583

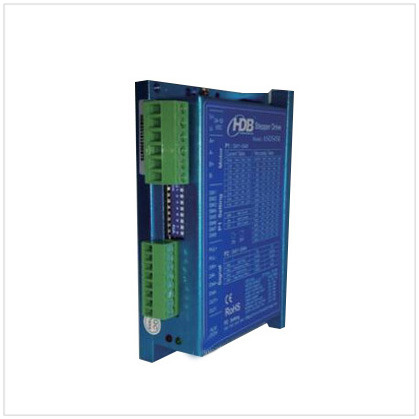

ASD545R 数字型步进电机驱动器

◆产品特点

●体积精巧、效率高；

优秀的电流控制算法使电机达到最佳的输出表现。

●超低振动、低噪音；

自动计算共振点，有效抑制电机在中低速时的噪音和振动。

●低价格、高性能；

良好的性价比，是仅使用脉冲/ 方向进行运动控制客户的上佳选择。

●无温升、长寿命；

精密电流控制使电机温升较低。

●干扰频率滤波；

光电隔离差分信号输入，脉冲响应频率最高可达2MHz。

●选配合适的步进电机，最高可达3000rpm。

●功能强、返修率低；

采用进口工业级元器件，技术成熟稳定，过压、欠压、过流、短路等保护功能。

◆产品概述

　　ASD545R 产品是汉德保（HamDerBurg）公司采用先进的DSP 控制芯片与独特的控制电路结合一起所构成的新一代智能数字式细分型步进电机驱动器。基于精密的PID 电流控制算法设计，高速大力矩输出。静止时动态电流自动减半，使电机温升大为降低，最大限度发挥电机的性能。用户可以设置1~128 细分。低、中、高速运行都非常平稳，几乎没有振动和噪音，完全解决了步进电机低速振动和噪音的缺陷。驱动器内部集成了参数自动调整功能，能够针对不同参数电机自动生成最优的运行参数。

◆应用领域

　　广泛应用于机械、电子、精密仪器、计量设备、医疗器械等自动化装备领域。例如：直线滑台、钻孔设备、纺织设备、电子设备、光学仪器、激光设备、教学设备、光电封装设备、点焊设备、点胶设备、自动装配设备等。在用户期望低成本、低噪声、中高速度的设备中应用效果特佳。

◆技术规格及质保

电气规格
项目	最小值	典型值	最大值	单位
输入电源电压	24	36	55	VDC
输出电流（峰值）	1.0	-	4.5	Amps
步进脉冲频率	2	-	2M	Hz
步进脉冲宽度	250	-	-	ns
方向信号宽度	62.5	-	-	μs
欠压保护点	-	20	-	VDC
过压保护点	-	60	-	VDC
输入信号电压	4.0	-	28	VDC
控制信号导通电流	-	-	100	mA
控制信号承受电压	-	-	30	VDC

环境指标
项目	参数
冷却方式	自然冷却或强制风冷
使用场合	避免金属粉尘, 油雾及腐蚀性气体
工作环境温度	0℃ ~40℃（32~104° F）
最高环境湿度	90%RH, 无凝露未结霜
存储温度	-10℃ ~70℃ (14~158° F)
振动	5.9m/s2 max

免费质保期限
时限	5 年（自出售日起）
电源正负不要接反，因接反造成的损坏无法得到保修

◆配套电机及推荐应用场合

　　适合外径为57mm、60mm 系列2 相混合式步进电机及直线丝杆电机，在低速、中速、高速场合均适合使用。

◆接口和功能介绍
